Разбор устройства Apple Vision Pro и особенности EyeSight
Специалисты iFixit провели детальный анализ устройства Apple Vision Pro, предоставив подробный обзор его сложной конструкции и раскрыв секреты функции EyeSight.

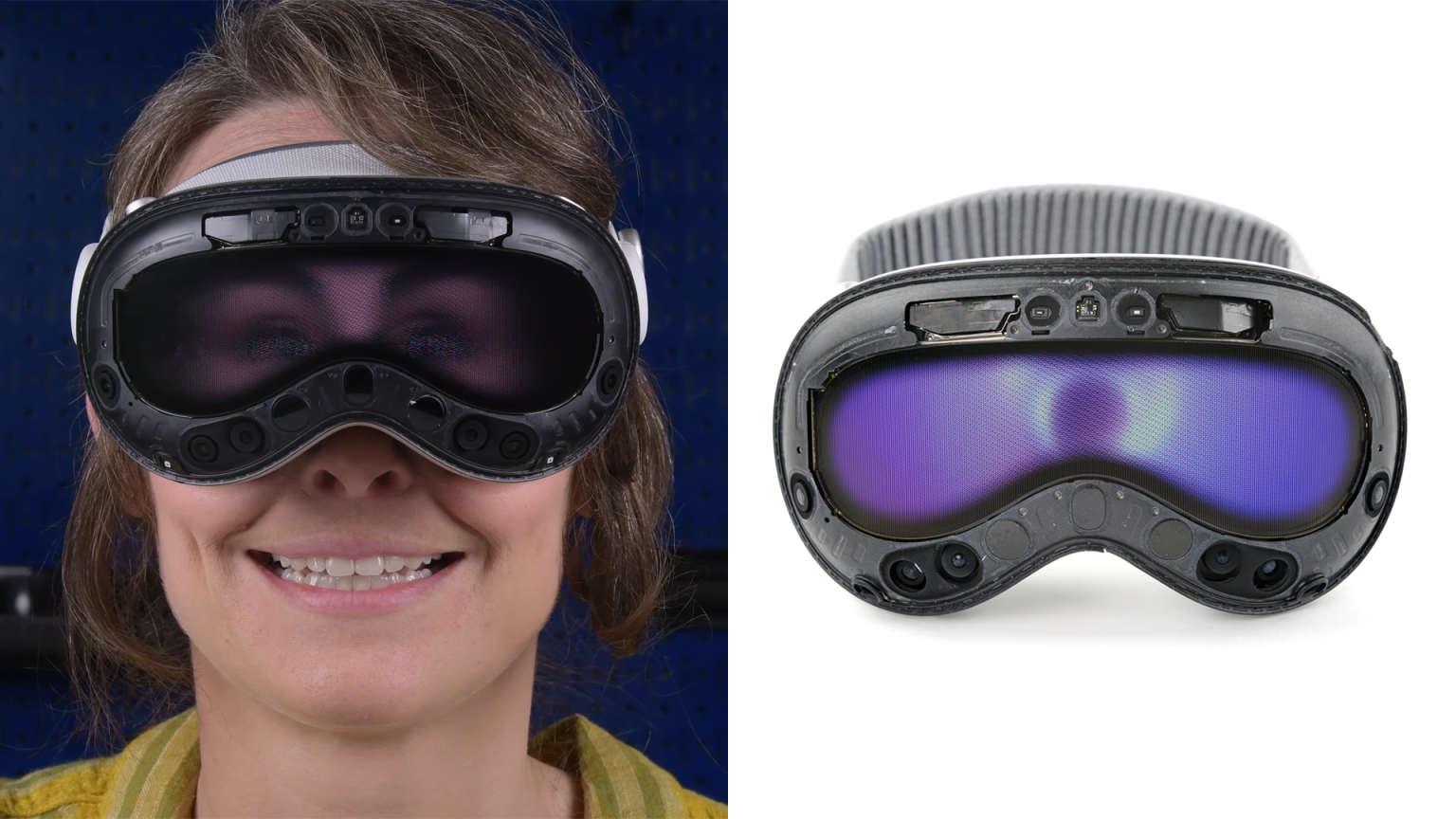

На мероприятии WWDC 2023 в июне Apple представила функцию EyeSight для Vision Pro, рассказав о её особенностях и используемых компонентах. Говорилось, что EyeSight использует «изогнутую OLED-панель с линзой типа линз-решетка», которая позволяет показывать окружающим людям трехмерное изображение ваших глаз с эффектом параллакса. Теперь благодаря разборке в iFixit можно лучше понять, как именно это работает, почему изображение кажется низким по разрешению и как выглядит без слоя линз.
Кроме того, что Vision Pro формирует изображение с видом от первого лица на внутренних OLED микродисплеях, по одному на каждый глаз, устройство также создаёт несколько видов с видом от третьего лица на лицо пользователя для внешнего изогнутого OLED-дисплея. Каждый вид рассчитан на определённый угол обзора.
Перед дисплеем находится линза типа линз-решетка — это тонкая пластиковая линза с вертикальными рёбрами, каждое из которых направляет свет снизу так, чтобы он был виден только под узким углом.
Технические ограничения и проблемы EyeSight
Линзы сгруппированы таким образом, что каждая группа направляет свет к углу обзора, соответствующему одному из сформированных видов, и Vision Pro выводит этот вид на вертикальную полосу под ней.
В результате получается изображение, кажущееся объёмным, что принято называть положительным параллаксом. Верхняя часть лица человека выглядит так, как будто она находится за дисплеем, а не на нём, как на плоском изображении.
Тем не менее, у этого подхода есть три проблемы, которые очевидны в Vision Pro. Во-первых, поскольку создаются множественные виды, и каждый из них виден только через полосы, соответствующие своему углу обзора, эффективное разрешение получается значительно ниже. Например, если бы дисплей имел ширину в 1920 пикселей и шесть видов, разрешение каждого вида составило бы всего лишь 320 пикселей в ширину.
Проблема также заключается в яркости и размытости изображения. Из-за рассеивания, отражения и поглощения света рёбрами, большая его часть не доходит до зрителя. Кроме того, iFixit обнаружили, что в Vision Pro есть ещё один слой, растягивающий изображение так, чтобы оно покрывало большую часть передней части гарнитуры, что также снижает яркость и усиливает размытость.
Третья проблема заключается в том, что линзы типа линз-решетка работают только по одной оси. Если пользователь Vision Pro поворачивает голову влево или вправо, иллюзия сохраняется, но если смотреть вверх или вниз, она нарушается.
Поэтому горизонтальный параллакс в EyeSight впечатляет, но из-за размытости и слабой яркости изображение выглядит разочаровывающим, и эффект нарушается при вертикальном перемещении взгляда.
